شكل قطع الرباط الصليبي في الرنين: كيف تقرأ الصورة والتقرير؟

شكل قطع الرباط الصليبي في الرنين هو اختفاء الشريط الأسود للرباط أو انقطاعه في القطع الكامل، وإشارة فاتحة داخل رباط متصل في القطع الجزئي. ويؤكد دكتور أسامة عكاشة ـ استشاري جراحة العظام والمفاصل ومناظير الركبة وإصابات الملاعب، من أوائل جراحي العظام في مصر الذين يستخدمون تقنية All-Inside Technique ـ أن الصورة تُقرأ مع الفحص السريري.

في إيدك تقرير مكتوب فيه Complete ACL Tear ومش عارف يعني إيه؟ هنا نشرح شكل كل درجة في الصور، ونترجم مصطلحات التقرير، ونوضح امتى يكفي الرنين وامتى لا.

شكل قطع الرباط الصليبي الكامل في الرنين

ثلاث علامات مباشرة تؤكد القطع الكامل في صور الرنين، وكلها تُفهم بالمقارنة مع الرباط السليم الذي يظهر شريطاً أسود مشدوداً ومتصلاً يمتد مائلاً من عظمة الفخذ إلى قصبة الساق:

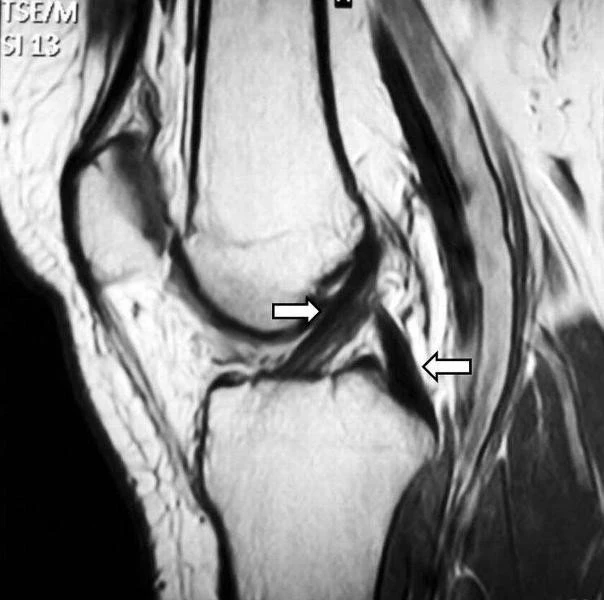

الرباط الصليبي الأمامي السليم في الرنين المغناطيسي: شريط داكن متصل ومشدود (السهم)

1. اختفاء الشريط الأسود أو انقطاعه: يفقد الرباط استمراريته في المقاطع الجانبية (Sagittal)، وقد لا يظهر له أثر واضح، ويحل مكانه نسيج رمادي أو سائل فاتح اللون.
2. أطراف متموّجة أو متهدّلة: تفقد الألياف شدّها الطبيعي، وقد ينقلب الطرف المقطوع داخل المفصل.
3. ميل غير طبيعي للرباط (Abnormal orientation): يفقد الرباط ميله المعتاد ويظهر أقرب للوضع الأفقي، لأن أليافه لم تعد مشدودة بين العظمتين.

ولو التقرير وصف الرباط بأنه “غير واضح”، الطبيب بيدوّر على العلامات غير المباشرة قبل ما يحكم. وغالباً يصاحب القطع الكامل تجمّع دموي أو سائل داخل المفصل (Joint Effusion)، وده سبب التورم السريع اللي بيحصل في الساعات الأولى بعد الإصابة.

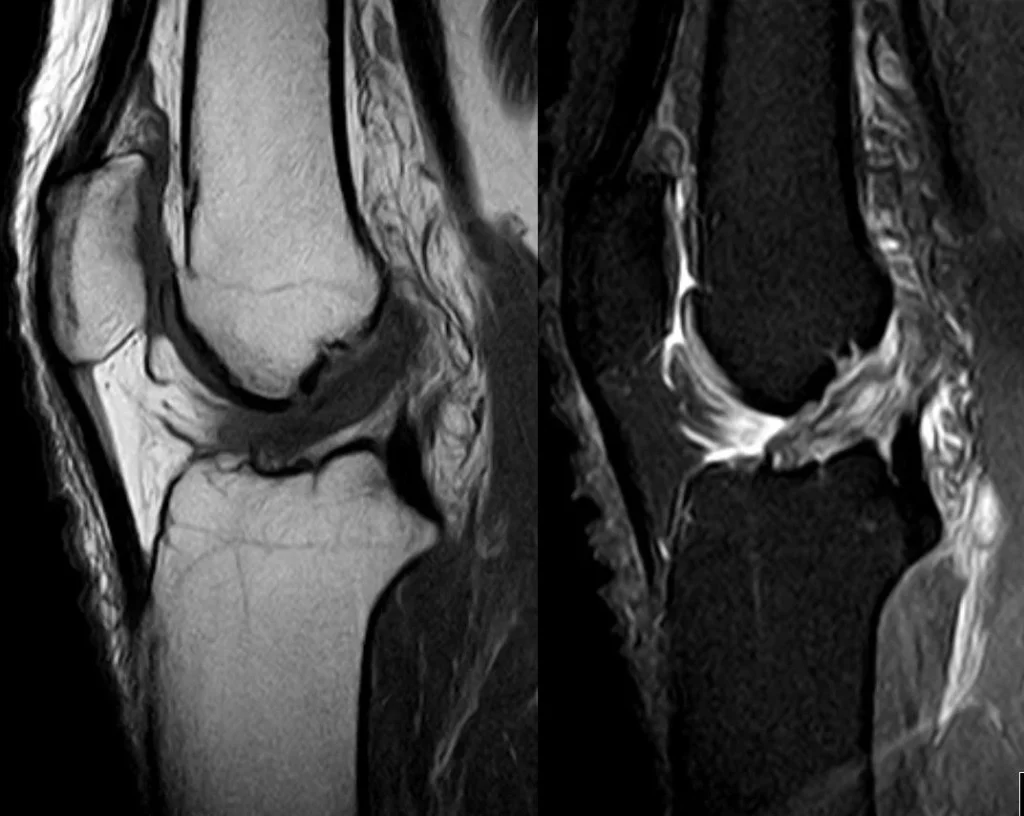

قطع كامل في الرباط الصليبي الأمامي: الشريط الداكن مش باين في مكانه، وحل محله نسيج غير منتظم وسائل فاتح.

شكل القطع الجزئي للرباط الصليبي في الرنين

القطع الجزئي يظهر في الرنين كرباط ما زال متصلاً من طرفه لطرفه، لكن لونه الداكن المعتاد تتخلله مناطق رمادية أو فاتحة، مع ترقّق في سُمكه أو تموّج في جزء من أليافه. الرباط الصليبي الأمامي مكوّن من حزمتين، وأحياناً تظهر إحداهما مقطوعة والأخرى سليمة.

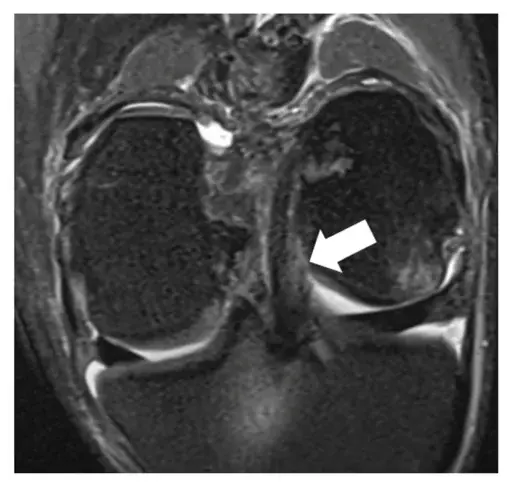

قطع جزئي في الحزمة الخلفية الخارجية للرباط الصليبي الأمامي

الرباط الصليبي الأمامي مكوّن من حزمتين: أمامية داخلية (AM) وخلفية خارجية (PL)، والقطع الجزئي ممكن يصيب واحدة منهم بس

هنا تحديداً الرنين أقل حسماً منه في القطع الكامل. صورة “قطع جزئي عالي الدرجة” (High-grade Partial Tear) قد تكون في الحقيقة قطعاً كاملاً، والعكس وارد. لذلك القرار في هذه الحالة يعتمد أكثر على ثبات الركبة في الفحص. لو تقريرك فيه قطع جزئي، اقرأ تفاصيل قطع جزئي في الرباط الصليبي وفرص التئامه، وراجع الفرق بين قطع وتمزق الرباط الصليبي لأن المصطلحين بيتخلطوا كتير في الكلام اليومي.

📞 تواصل مع عيادة دكتور أسامة عكاشة: واتساب 01006711074

العلامات غير المباشرة لقطع الرباط الصليبي في اشعة الرنين

خمس علامات غير مباشرة يبحث عنها أخصائي الأشعة حين يكون شكل الرباط نفسه غير قاطع:

1. انزلاق قصبة الساق للأمام (Anterior tibial translation): تظهر عظمة الساق متقدمة عن مكانها الطبيعي بالنسبة لعظمة الفخذ، لأن الرباط الذي يمنع هذا الانزلاق لم يعد يعمل.
2. انحناء الرباط الصليبي الخلفي (PCL buckling): يبدو الرباط الصليبي الخلفي أكثر تقوّساً من المعتاد نتيجة تغيّر وضع العظمتين.
3. كدمات عظمية متقابلة (Bone Marrow Edema / Bone bruise): بقع فاتحة في الجزء الخارجي من عظمة الفخذ وفي الجزء الخلفي الخارجي من قصبة الساق، تحدث من اصطدام العظمتين لحظة الالتواء. وجودها بهذا التوزيع من أقوى المؤشرات في الإصابات الحديثة، ويرجّح القطع حتى لو كان الرباط نفسه غير واضح.
4. انخساف بسيط في عظمة الفخذ الخارجية (Deep lateral femoral notch): أثر اصطدام عنيف يظهر كتجويف أعمق من الطبيعي.
5. كسر Segond (Segond fracture): قشرة عظمية صغيرة منفصلة من الجانب الخارجي لقصبة الساق، ترتبط ارتباطاً قوياً بقطع الرباط الصليبي الأمامي، وقد تظهر حتى في الأشعة العادية.

العلامات دي مش بديل عن شكل الرباط، لكنها بترجّح الكفة لما الصورة تكون محيّرة.

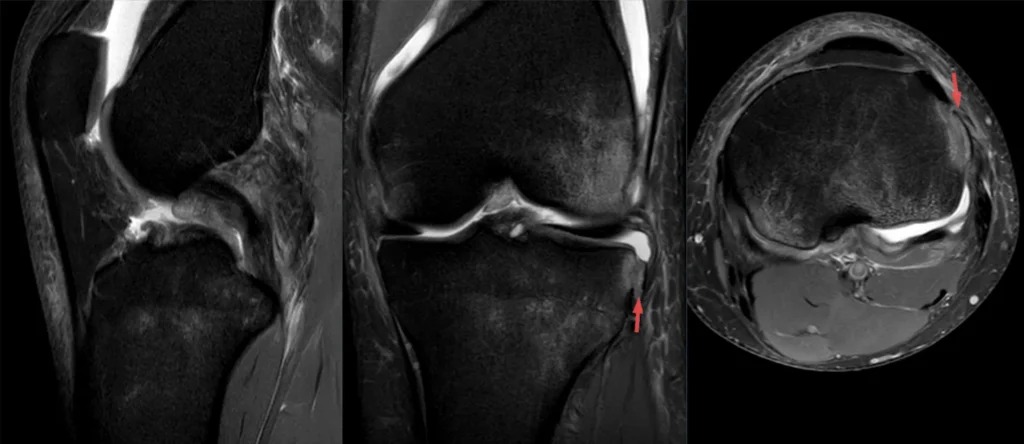

كسر Segond (الأسهم) في رنين مع قطع الرباط الصليبي الأمامي عند نفس المريض، وده مزيج إصابات متكرر

لماذا قد يبدو الرباط الصليبي سليماً في الرنين وهو مقطوع أو العكس؟

القطع القديم (Chronic ACL tear) هو السبب الأشهر لظهور رباط مقطوع كأنه سليم. بعد أسابيع إلى شهور من الإصابة تختفي الكدمات العظمية والتجمع الدموي، وقد يلتصق الطرف المقطوع بالرباط الصليبي الخلفي أو بسقف المفصل، فيظهر في الصورة كأنه رباط متصل رغم أنه لا يؤدي وظيفته.

والعكس يحدث في حالة تُسمى التنكّس المخاطي (Mucoid Degeneration)، وفيها يبدو الرباط سميكاً ومليئاً بإشارة فاتحة فيُظن أنه مقطوع، بينما أليافه سليمة ومتصلة. الحالة دي ليها علاج مختلف تماماً، والخلط بينها وبين القطع ممكن يودّي لقرار غلط.

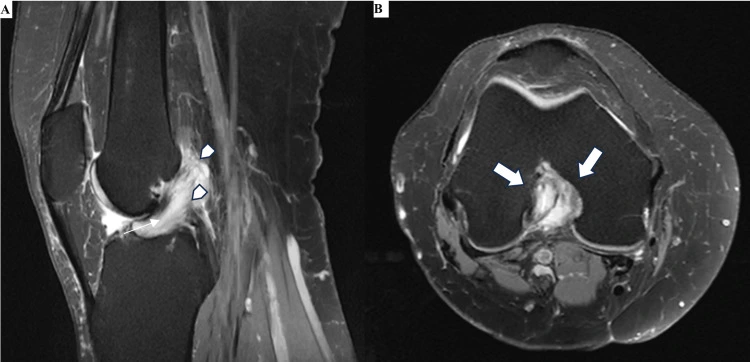

التنكّس المخاطي للرباط الصليبي: الرباط سميك ومليان إشارة فاتحة لكن أليافه متصلة (شكل عود الكرفس)، ولذلك ممكن يتفهم غلط على إنه قطع.

ترجمة مصطلحات تقرير اشعة الرباط الصليبي

أغلب تقارير الرنين في مصر مكتوبة بالإنجليزية، وده الجدول اللي بيترجم أشهر عباراتها:

لو التقرير بيتكلم عن رقعة (Graft) بعد عملية سابقة، فالقراءة مختلفة، وتفاصيلها في اعراض فشل عملية الرباط الصليبي.

هل الرنين وحده يكفي لتشخيص قطع الرباط الصليبي؟

لا، الرنين أداة قوية لكنه نصف التشخيص فقط. دقته عالية في كشف القطع الكامل الحديث، وأقل في التمييز بين القطع الجزئي والكامل وفي الإصابات القديمة. لذلك يُقرأ دائماً مع ثلاثة اختبارات سريرية:

1. اختبار لاشمان (Lachman Test): يقيس مقدار انزلاق الساق للأمام والركبة مثنية قليلاً، وهو أدق اختبار سريري للرباط الأمامي.
2. اختبار الدرج الأمامي (Anterior Drawer): نفس الفكرة والركبة مثنية بزاوية أكبر.
3. اختبار Pivot Shift: يكشف الإحساس بانفلات الركبة مع الدوران، وهو أقرب اختبار لما يشعر به المريض فعلياً في الملعب.

يعتمد دكتور أسامة عكاشة في تقييم كل حالة على مقارنة صورة الرنين بنتيجة هذه الاختبارات وبشكوى المريض نفسه، فالركبة التي تبدو مقطوعة في الصورة لكنها ثابتة في الفحص قد لا تحتاج جراحة، والعكس صحيح. وفي الحالات الملتبسة يبقى منظار الركبة هو الحَكَم النهائي، لأنه يرى الرباط بالعين مباشرة. وخطوات التشخيص كاملة من الكشف للمنظار في دليل الرباط الصليبي.

قبل ما تعمل الرنين، اختار جهاز بقوة 1.5 تسلا أو أعلى، فالأجهزة المفتوحة الأضعف قد لا تُظهر التفاصيل الدقيقة للأربطة. ورنين الأربطة بيتعمل عادة من غير صبغة. وبعده هات الـ CD أو رابط الصور مع التقرير، لأن التقرير ملخص لقراءة أخصائي الأشعة، وجراح العظام بيقرأ الصور نفسها.

أما الأشعة العادية (X-ray) فلا تُظهر الرباط أصلاً، فلما حد يطلب “اشعة رباط صليبي” فالمقصود عملياً هو الرنين المغناطيسي. دور الأشعة العادية استبعاد الكسور وكشف علامات مثل كسر Segond.

📞 تواصل مع عيادة دكتور أسامة عكاشة: واتساب 01006711074

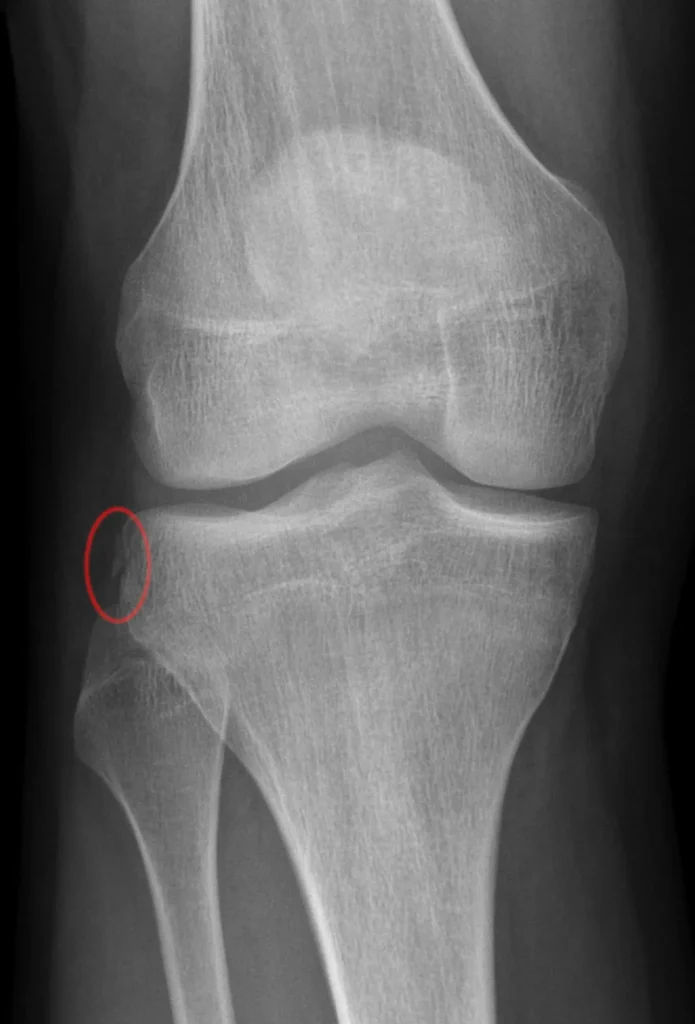

الأشعة العادية مابتبيّنش الرباط نفسه، لكنها ممكن تكشف كسر Segond

إصابات أخرى تظهر مع قطع الرباط الصليبي في الرنين

ثلاث إصابات مصاحبة شائعة يكشفها نفس الرنين، ووجودها يغيّر خطة العلاج:

1. تمزق الغضروف الهلالي: الإصابة المصاحبة الأكثر انتشاراً مع الرباط الصليبي، ويظهر كخط فاتح يمتد داخل الغضروف الداكن. اقرأ أكثر عن تمزق الغضروف الهلالي.
2. إصابة الرباط الجانبي الداخلي (MCL): تظهر كإشارة فاتحة حول الرباط على الجانب الداخلي للركبة.
3. إصابة الغضروف المفصلي: تآكل أو كدمة في الطبقة الملساء التي تغطي أطراف العظام.

عشان كده متكتفيش بسطر الرباط في التقرير، واقرأ الفقرات اللي بعده كمان.

متى تزور الطبيب بعد إصابة الرباط الصليبي؟

ست علامات تستدعي زيارة طبيب العظام قبل الرنين أو بعده مباشرة، وفق ما يحدده دكتور أسامة عكاشة:

1. تورّم سريع في الركبة خلال ساعات من الإصابة.
2. صوت فرقعة لحظة الإصابة مع إحساس بانفلات الركبة.
3. عدم القدرة على تحمّل الوزن على الساق.
4. قفل الركبة وعجزك عن فردها بالكامل، وقد يدل على غضروف هلالي منقلب.
5. انفلات متكرر للركبة أثناء المشي أو النزول على السلالم.
6. حالة طارئة تستوجب الطوارئ فوراً: تنميل في القدم، أو برودة وشحوب فيها، أو تشوّه واضح في شكل الركبة، لأنها قد تشير لخلع في المفصل مع إصابة الأوعية الدموية.

ولمعرفة العلامات اللي بتظهر قبل أي تصوير، راجع اعراض الرباط الصليبي.

الخاتمة

قراءة شكل قطع الرباط الصليبي في الرنين تبدأ بسؤال واحد: هل الشريط الأسود متصل أم لا؟ بعدها تأتي العلامات غير المباشرة والإصابات المصاحبة، ثم الأهم، وهو مطابقة الصورة مع فحص الركبة نفسها. التقرير خطوة في الطريق، وليس قراراً نهائياً بالعملية أو بعدمها، فكثير من المرضى اللي تقاريرهم مقلقة بيتعالجوا بخطة واضحة ونتائج ممتازة، سواء بالعلاج التحفظي أو بعملية الرباط الصليبي بالمنظار.

المعلومات هنا تثقيفية، وتساعدك تفهم تقريرك، لكنها لا تُغني عن تقييم الطبيب المتخصص لحالتك.

دكتور أسامة عكاشة، استشاري جراحة العظام والمفاصل الصناعية والمناظير وإصابات الملاعب والطب الرياضي، من أوائل جراحي العظام في مصر الذين يستخدمون تقنية All-Inside Technique في عمليات إعادة بناء الرباط الصليبي الأمامي، ماجستير جراحة العظام جامعة الأزهر، حاصل على دبلوم الفيفا في طب كرة القدم، بخبرة تشمل آلاف الحالات الناجحة في جراحات المفاصل الصناعية وإعادة بناء الرباط الصليبي وعلاج خشونة الركبة.

📍 متاح في 4 فروع: المهندسين (العيادة الرئيسية) | التجمع الخامس | الهرم | الحصري 📱 واتساب: 01006711074

احجز موعدك الآن، وهات تقرير الرنين والصور معاك.

الأسئلة الشائعة

كيف تعرف أن الرباط الصليبي مقطوع؟

بثلاث خطوات مجتمعة: أعراض الإصابة (فرقعة وتورم سريع وانفلات الركبة)، ثم فحص الطبيب باختبار لاشمان، ثم الرنين الذي يؤكد شكل القطع ودرجته. ولو سؤال هل المصاب بقطع بالرباط الصليبي يستطيع المشي شاغلك، فالمشي وحده لا ينفي القطع، وكثيرون يمشون بعد الإصابة بأيام.

هل تمزق الرباط الصليبي يحتاج عملية

ليس دائماً. القرار يعتمد على ثبات الركبة في الفحص، ودرجة القطع، وعمر المريض ونشاطه الرياضي، لا على صورة الرنين وحدها. التفاصيل الكاملة ومين يقدر يستغنى عن الجراحة في صفحة العلاج التحفظي، ومدة الشفاء المتوقعة لكل مسار في علاج الرباط الصليبي.
